Многофункциональные станки с ручным управлением

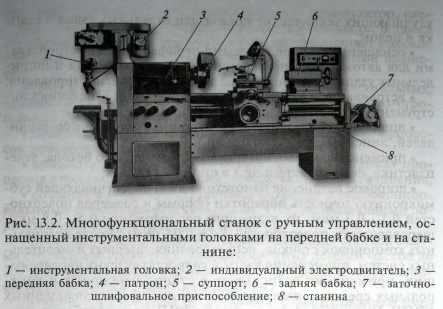

В настоящее время также сохраняется тенденция концентрации технологических операций на каждой единице оборудования. На рис. 13.2 показан многофункциональный токарный станок с ручным управлением, на передней бабке 3 которого стационарно смонтирована инструментальная головка 1 с индивидуальным электродвигателем 2. В шпинделе головки устанавливают патрон для закрепления режущего инструмента: сверл, метчиков, зенкеров, разверток, расточных оправок и небольших цековок. На таком станке наряду с токарными можно выполнять сверлильно-расточные и резьбонарезные работы за один уста-нов заготовки.

При обтачивании длинных заготовок, закрепленных в патроне 4, используют заднюю бабку 6. Станок можно применять и для обработки корпусных деталей, закрепляя их на суппорте 5, а в шпинделе станка устанавливать оправки с фрезами (при продольном движении подачи суппорта). Кроме того, на станке можно выполнять затачивание резцов с помощью заточно-шлифовального приспособления 7, установленного на станине 8. Приспособление работает от индивидуального электродвигателя. Все это способствует расширению технологических возможностей традиционных станков с ручным управлением.
