Радиально-сверлильный станок

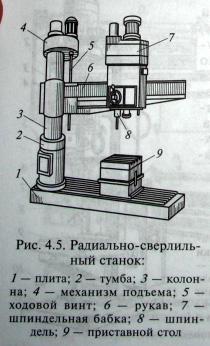

В отличие от вертикально-сверлильного в радиально-сверлильном станке оси отверстия заготовки и шпинделя совмещают путем перемещения шпинделя относительно неподвижной заготовки в радиальном и круговом направлениях (в полярных координатах). По конструкции радиально-сверлильные станки подразделяют на станки общего назначения (рис. 4.5), переносные для обработки отверстий в заготовках больших размеров (станки переносят подъемным краном к заготовке и обрабатывают вертикальные, горизонтальные и наклонные отверстия) и самоходные, смонтированные на тележках и закрепляемые при обработке с помощью башмаков.На радиально-сверлильных станках общего назначения заготовку закрепляют на фундаментной плите 1 (см. рис. 4.5) или приставном столе 9; очень крупные заготовки устанавливают на полу. В цоколе плиты смонтирована тумба 2, в которой может вращаться поворотная колонна 3. Зажим колонны — гидравлический.
Рукав 6 перемещается по колонне от механизма подъема 4 и ходового винта 5. Шпиндельная бабка 7 смонтирована на рукаве и может перемещаться по нему вручную. В шпиндельной бабке размещены коробки скоростей, подач и органы управления. Шпиндель 8 с инструментом устанавливают относительно заготовки поворотом рукава и перемещением по нему шпиндельной бабки.
