Станки для наружного протягивания

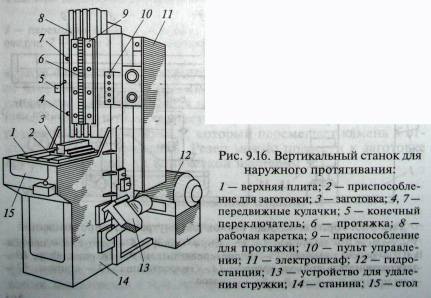

На рис. 9.16 представлен вертикальный станок для наружного протягивания, состоящий из станины 14, на направляющих которой расположена рабочая каретка 8 с приспособлением 9, несущим протяжку 6. Каретке сообщается возвратно-поступательное перемещение (вниз-вверх) от гидравлического цилиндра через поршень и шток. На выступающей части станины установлен стол 15, состоящий из нижней (неподвижной) и верхней (подвижной) плит. На верхней плите в приспособлении 2 закрепляют заготовку 3.

Верхняя плита 1 посредством дополнительного гидроцилиндра, поршня-рейки и кривошипа совершает небольшое возвратно-поступательное горизонтальное перемещение: после рабочего хода протяжки вниз плита отходит от нее а после подъема протяжки — возвращается в исходное положение. Такое перемещение плиты исключает трение задних поверхностей зубьев протяжки об обработанную поверхность. Ход протяжки и автоматический цикл регулируются конечным переключателем 5 и передвижными кулачками 4, 7. В станке предусмотрены гидростанция 12, пульт 10 управления, устройства 13 удаления стружки, электрошкаф 11.
