Станина тяжелого продольно-строгального станка

У станков с шириной строгания 2... 3 м станины имеют одну V-образную и одну плоскую направляющие 9 при ширине строгания 4...5 м — одну среднюю V-образную и две плоские направляющие. Угол при вершине V-образной направляющей равен 110°. Через направляющие подается масло, которое скапливается в желобе, находящемся при вершине V-образной направляющей.

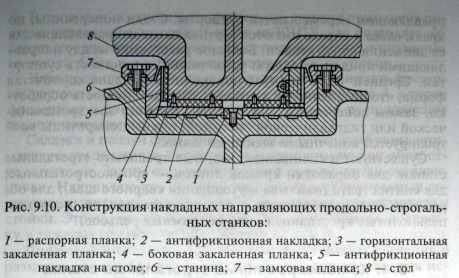

У плоских направляющих станины имеются бурты, которые не позволяют смазочному материалу переливаться через борт станины на фундамент. Направляющие станины и стола наиболее подвержены износу. Направляющие станины делают более твердыми, чем направляющие стола. Для направляющих тяжелых станков рекомендуется твердость в узком диапазоне в пределах 190...220 НВ. Иногда в качестве направляющих применяют специальные закаленные шлифованные стальные пластины (рис. 9.10). При этом не только обеспечивается долговечность станка, но и снижаются требования к твердости и внешним дефектам чугунных поверхностей, на которые крепятся накладные направляющие.

Стол продольно-строгального станка работает в более сложных условиях, чем станина: непостоянные масса и место закрепления заготовки, меняющаяся точка приложения сил резания, неопределенный характер деформаций, возникающих при закреплении обрабатываемой детали. Стол должен быть жестким, что может быть достигнуто, например, увеличением его высоты. Однако с увеличением массы стола возрастают мощность и размеры его привода. Поэтому для станков со столом шириной 2... 5 ми длиной 6... 20 м принято отношение его высоты к ширине 0,1 ...0,18, а отношение высоты стола к расстоянию между крайними направляющими — 0,2...0,3.
