Комбинированные строгальные станки

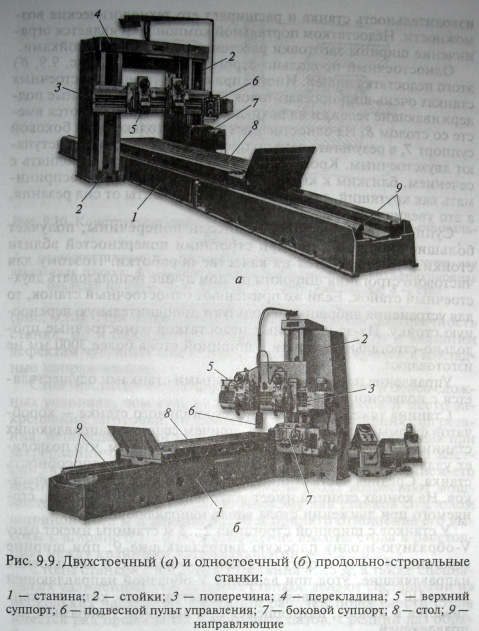

Станки предназначены для механической обработки тяжелых заготовок массой до 70000 кг. Они созданы на базе продольно-строгальных станков, оснащены устройством цифровой индикации и имеют единое компоновочное решение: двух-стоечный портал (см. рис. 9.9, а) с подвижной вертикально перемещающейся поперечиной 3. Многие узлы и детали станков унифицированы. Жесткость станины 1 и кинематических цепей дает возможность проводить устойчивое, без вибраций, резание на всех режимах, а также финишное строгание (например, при обработке направляющих станин и столов) широкими резцами.

Суппорты с раздельными приводами подач салазок и ползунов от электродвигателей постоянного тока позволяют оснащать станки электрокопировальными устройствами. Для крепления салазок на суппортах установлены гидромеханические зажимы. В продольных строгально-фрезерных станках применена система управления реверсами стола от УЧПУ, что позволяет задавать координаты перемещений непосредственно с подвесного пульта 6 без перестановки ограничительных упоров.

Наряду со строгальными суппортами станки имеют фрезерно-расточные бабки, расположенные на поперечине 3, а также фрезерные и расточные головки, значительно расширяющие технологические возможности станков. Салазки и ползун фрезерно-расточной бабки снабжены автоматическим зажимом, надежно фиксирующим их при обработке заготовок. Зажим оправок режущего инструмента механизирован. Направляющие 9 стола закрыты телескопическими защитными щитками, для размещения которых предусмотрены стойки. Это позволяет не увеличивать длину станины, поскольку у тяжелых станков она составляет 12... 20 м.

Цифровая индикация на световом табло выдает сведения о размерах обрабатываемых деталей. В системе управления используется предварительный набор координат перемещения узлов станка. На тяжелых комбинированных станках расположение и сочетание суппортов, фрезерных и расточных головок может быть различным в зависимости от характера обрабатываемых деталей и особенностей технологического процесса. Фрезерные и фре-зерно-расточные бабки оснащают съемными поворотными навесными головками, позволяющими обрабатывать поверхности с пяти сторон, под разными углами без перестановки заготовки. Система управления значительно усложняется, так как для каждого вида обработки требуются отдельные приводы с автоматическим регулированием.

Особенности конструкции поперечины комбинированных строгально-фрезерных станков состоят в том, что по ее направляющим перемещаются строгальные суппорты и фрезерно-расточные бабки. Так как строгальные суппорты меньше по размеру и массе по сравнению с фрезерными бабками, то расстояния между направляющими для саней различны. Поэтому вместо двух направляющих сделаны три. Строгальные суппорты базируются на нижней и средней направляющих, фрезерные и фрезерно-расточные бабки — на нижней и верхней.

Особенность привода стола комбинированного станка — различие режимов строгания и фрезерования. Если для строгания на тяжелых станках скорость стола обычно равна 1...2 м/мин, то нижний предел скорости при фрезеровании — около 5 мм/мин. Поэтому кинематическая цепь привода стола комбинированных станков более длинная, а электродвигатель позволяет плавно менять частоту вращения от наименьшей подачи до ускоренных перемещений стола (5...8 м/мин).
