Новые конструкционные материалы в станкостроении

В шпиндельных узлах прецизионных станков используют углепластик и керамику. Направляющие подвижных узлов тяжелых станков изготовляют накладными из текстолита, фторопласта и других неметаллических материалов. Традиционные базовые детали из чугуна в ряде случаев заменяют изготовленными из полимербетона. Такое литье изготовляется из гранитной крошки и экологически чистых связующих материалов. На некоторых заводах созданы участки по производству станин из таких материалов, при этом большое внимание уделяется экологии. Каменные станины просты и технологичны в изготовлении. Их преимущество — высокая стабильность размеров и демпфирующая способность, превышающая аналогичный показатель станин из традиционного чугуна в 3,5 —4 раза, что также заметно сказывается на снижении шумовых характеристик станка.

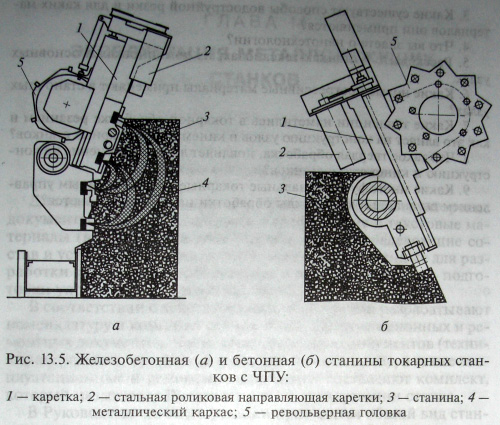

На рис. 13.5 показаны примеры применения железобетонных и бетонных станин 3 токарных станков с ЧПУ, в которых револьверная головка 5, установленная на каретке 7, перемещается по стальным роликовым направляющим 2. На металлическом каркасе 4 анкерными болтами крепятся металлические направляющие. Бетонные станины более эффективно гасят вибрации (в 6 раз по сравнению с чугунными), имеют более высокую температурную стабильность — их тепловое сопротивление в 30 —40 раз выше, чем у чугуна. Высокая термическая стабильность материала такой станины обеспечивает точность автоматической обработки в пределах 3... 6 мкм, что позволяет исключить из технологического процесса черновое шлифование.
