Виды направляющих станка

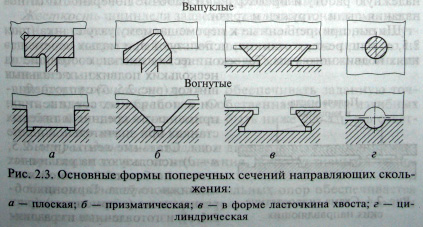

Наибольшее распространение в станках получили направляющие скольжения и качения. Направляющие скольжения (рис. 2.3) обычно изготовляют из серого чугуна. Чугун используется в тех случаях, когда направляющие выполняются как одно целое со станиной или подвижным узлом. Износостойкость направляющих повышают поверхностной закалкой до твердости 42...56 HRC.
Накладные направляющие изготовляют из стали, закаленной до твердости 58...63 HRC. Чаще всего используют сталь 40Х с закалкой токами высокой частоты (ТВЧ), а также стали 15Х и 20Х с последующей цементацией и закалкой. Перспективным материалом для накладных направляющих скольжения являются пластмассы.
По виду трения скольжения различают следующие направляющие:
- гидростатические (рис. 2.4) — направляющие главного движения и подачи; в этих направляющих смазочный слой создается подачей масла под высоким давлением в специальные карманы необходимых размеров;
- со смешанной смазкой — большинство направляющих движения подачи;
- с граничной смазкой — направляющие подачи, работающие при очень малых скоростях скольжения;
- с воздушной смазкой — аэростатические.
