Направляющие качения

Защитные устройства для направляющих обеспечивают их надежную работу и предохраняют рабочие поверхности от попадания пыли, стружки и грязи.

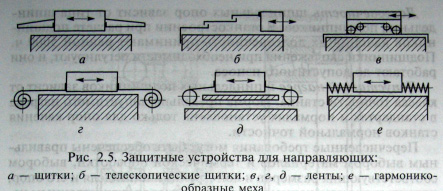

Щитки, прикрепленные к перемещаемому узлу станка (рис. 2.5, а) или, реже, к станине, используют при малых перемещениях подвижного узла. Телескопические щитки, состоящие из нескольких подвижных стальных щитков (рис. 2.5, б) с уплотнениями в подвижных соединениях, применяют в средних и тяжелых станках при значительной длине хода. Стальные ленты (рис. 2.5, в — д) используют на различных станках с большой длиной хода подвижного узла. Гармоникообразные меха («гармошки») (рис. 2.5, е), изготовленные из различных материалов, в том числе полимерных, обеспечивают высокую герметичность, применяются на шлифовальных и других станках.
