Коробки подач

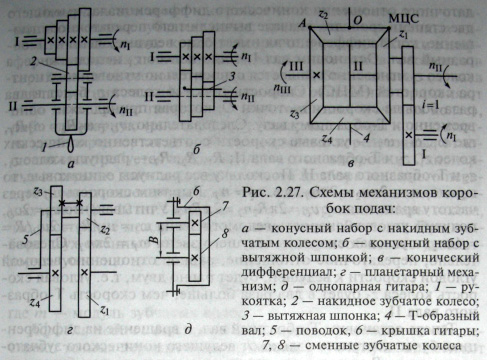

Конусный набор с накидным зубчатым колесом (рис. 2.27, а) применяют в приводах подач токарно-винторезных станков с ручным управлением. Число зубчатых колес в данном наборе достигает десяти, переключение производится рукояткой 7, перемещающей накидное колесо 2. Преимущество этой передачи — малая металлоемкость (число зубчатых колес на два больше числа передач). Однако из-за наличия накидного зубчатого колеса конусный набор не может быть использован в станках, передающих большие мощности, так как механизм имеет низкую жесткость. Другим недостатком является невозможность применения этой передачи в цепях, где реверсируется движение ведущего вала, так как движение с конуса на накидное зубчатое колесо (или наоборот) может передаваться только в направлении, указанном на рисунке.

Конусный набор с вытяжной шпонкой (рис. 2.27, б) — компактный механизм, реализующий до 10 различных передаточных отношений. Управление переключением всех передач пары конусов осуществляется одной рукояткой, связанной с вытяжной шпонкой 3. К недостаткам этого механизма относятся: невозможность передачи больших крутящих моментов вследствие недостаточной жесткости полого вала, в котором перемещается тяга с вытяжной шпонкой; неудовлетворительное базирование узких зубчатых колес; повышенный износ зубчатых колес (все постоянно находятся в зацеплении) и вытяжной шпонки; низкий КПД.
