Горизонтальные консольно-фрезерные станки

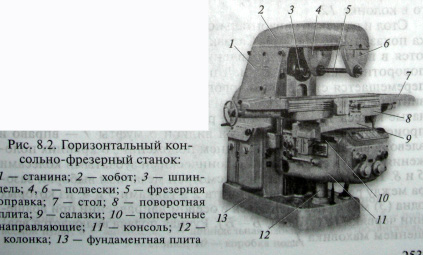

На рис. 8.2 показан общий вид горизонтального консольно-фрезерного станка с ручным управлением. Станина 1 установлена на фундаментной плите 13. На вертикальных направляющих станины расположена консоль 11 с горизонтальными поперечными направляющими 10 для перемещения салазок 9. На них размещена поворотная плита 8 с горизонтальными продольными направляющими, на которых монтируется стол 7. Такая компоновка узлов обеспечивает столу перемещение в трех направлениях: продольном, поперечном и вертикальном. В станине расположены коробка скоростей и привод с электродвигателем, обеспечивающим главное вращательное движение шпинделя 3. Над шпинделем расположен хобот 2, на направляющих которого закреплены подвески 4 и 6, служащие опорами для фрезерной оправки 5.

В консоли размещена коробка подач, позволяющая изменять скорость движения подачи стола в продольном и поперечном направлениях. Установочное перемещение стола в вертикальном направлении осуществляется вручную от ходового винта, расположенного в колонке 12.
