Токарно-револьверные станки

Особенностью конструкции токарно-револьверных станков является наличие поворотной, реже линейно перемещаемой револьверной головки, в которой располагаются необходимые для обработки комплекты инструментов в требуемой последовательности. В этих станках, как правило, отсутствует задняя бабка.

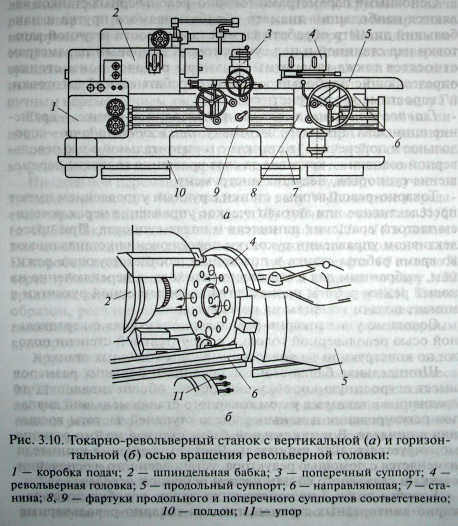

Расположение оси поворота револьверной головки 4 определяет компоновку токарно-револьверных станков: с вертикальной осью револьверной головки (рис. ЗЛО, а) и горизонтальной осью (рис. ЗЛО, б).

Шпиндельная бабка 2 крепится на станине 7, суппорты 3 и 5 перемещаются по направляющим 6 станины, сообщая инструменту движение подачи. Рукоятки управления расположены на фартуках 8. На станке можно одновременно выполнять обработку инструментами, закрепленными в револьверной головке 4 и в поперечном суппорте 3, что позволяет увеличить производительность благодаря параллельной обработке поверхностей несколькими инструментами. Повышению производительности и рентабельности станков способствует его предварительная настройка на обработку заданной детали и последующая работа по упорам 11.

По форме револьверные головки могут быть цилиндрическими и призматическими (обычно с шестью гранями). После каждого рабочего хода револьверная головка поворачивается, и рабочую позицию занимает следующий режущий инструмент или группа инструментов, расположенных на специальной оправке.
