Силовые головки

Силовая головка — это узел агрегатного станка, который несет инструментальную насадку и выполняет все движения инструмента: главное вращательное движение, движение подачи, ускоренный подвод и ускоренный отвод. Силовые головки, шпиндель которых совершает одновременно главное движение и движение подачи, называются самодействующими.

Если шпиндель совершает только главное движение, а движение подачи осуществляется другими механизмами, то силовые головки называются несамодействующими. Применение несамодействующих головок увеличивает площадь, занимаемую станком, но упрощает обслуживание и ремонт. По роду привода силовые головки подразделяются на электромеханические, гидравлические и пневмогидравлические. По номинальной мощности на шпинделе силовые головки делятся на малогабаритные (мощностью 0,08...0,5 кВт), малые (0,15...2,8 кВт) и нормальные (1,6...30 кВт). Силовые головки выпускают с выдвижной пинолью и с перемещаемым корпусом. По точности выполнения силовые головки бывают нормальной и повышенной точности.

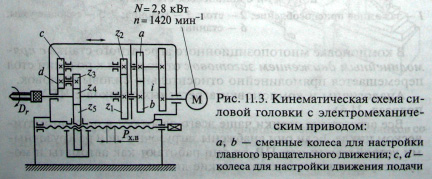

Силовая головка с электромеханическим приводом. На рис. 11.3 показана кинематическая схема силовой головки, предназначенной для сверления, нарезания резьбы метчиком, торцового фрезерования. Движение подачи осуществляется перемещением корпуса головки. Данная силовая головка может быть выполнена в двух вариантах: 1) при передаче движения от двигателя М с помощью зубчатой пары (как показано на рисунке) — в этом случае головка может работать как в горизонтальном, так и в вертикальном положении; 2) при реализации передаточного отношения i ременной передачей — тогда головку можно эксплуатировать только в горизонтальном или наклонном положении.

Головка имеет две однопарные гитары со сменными колесами а и b для настройки главного вращательного движения, а также с колесами cud— для настройки движения подачи. Обычно такие головки имеют предохранительные муфты, которые в случае возникновения перегрузок при обработке отключают двигатель.
