Поворотные делительные столы

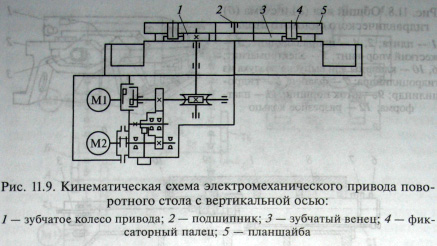

Кинематическая схема электромеханического привода поворота и фиксации поворотного делительного стола показана на рис. 11.9. К корпусу стола прикреплен редуктор с электродвигателями Ml и М2, связанными между собой зубчатой передачей. Электродвигатель М2 служит для ускоренного поворота планшайбы 5, а электродвигатель Ml — для обратного медленного поворота и подвода фиксаторного пальца 4 к откидному упору. Электродвигатель Ml через пару зубчатых колес и самотормозящую червячную передачу осуществляет вращение зубчатого колеса 7, которое находится в зацеплении с зубчатым венцом 3, прикрепленным к планшайбе 5 стола.

Планшайба центрируется подшипником 2. При прохождении фиксаторного пальца мимо упора посредством рычажной системы переключаются конечные выключатели, которые выключают электродвигатель Ml и включают электродвигатель М2. Происходит реверсирование планшайбы. После устранения зазоров во всей кинематической цепи сила тока в электродвигателе М2 увеличивается и реле максимального тока выключает его, при этом червячная пара оказывается заклиненной.
